انشعاب گیر رزوه ای پوش‌فیت فاضلاب شهری
دسته بندی ها: لوله و اتصالات پوش فیت, پوش فیت فاضلاب شهری
| DN قطر اسمی | SN مقاومت حلقوی | S سری | ضخامت (Min-Max) |
|---|---|---|---|
| 110mm | SN8 | S14 | 3.5mm |
| 110mm | SN4 | S16 | 3.1mm |
| 125mm | SN8 | S14 | 3.9mm |
| 125mm | SN4 | S16 | 3.6mm |
| 160mm | SN8 | S14 | 5mm |
| 160mm | SN4 | S16 | 4.5mm |
انشعاب‌گیر فاضلاب شهری
انشعاب‌گیر فاضلاب شهری یکی از اجزای حیاتی در سیستم جمع‌آوری فاضلاب است که وظیفه‌ی اتصال انشعابات فرعی از ساختمان‌ها و تأسیسات به خطوط اصلی فاضلاب را بر عهده دارد. این قطعه معمولاً از جنس پوش فیت(پلی پروپیلن)، پلی‌اتیلن یا فلزات مقاوم ساخته می‌شود و به شکلی طراحی شده است که ضمن حفظ استحکام و دوام، از نشت و ورود آلاینده‌ها به محیط جلوگیری کند. انشعاب‌گیر فاضلاب شهری نقش کلیدی در بهینه‌سازی جریان فاضلاب ایفا می‌کند و به کاهش انسداد و هزینه‌های تعمیرات کمک می‌کند.
در طراحی سیستم‌های فاضلاب، انتخاب و نصب صحیح انشعاب‌گیر فاضلاب شهری تأثیر مستقیمی بر عملکرد کلی شبکه دارد، به‌خصوص در شهرهای بزرگ که سیستم‌های انتقال فاضلاب با حجم بالایی از پساب مواجه هستند.
کاربردهای انشعاب‌گیر فاضلاب شهری
انشعاب‌گیری یکی از روش‌های متداول جهت گسترش و اصلاح ساختار لوله‌کشی فاضلاب شهری است که غالباً با هدف افزایش راندمان، کاهش هزینه و جلوگیری از مسدود شدن شبکه اصلی فاضلاب انجام می‌گیرد. به بیان دیگر، استفاده از انشعاب‌گیر روشی سریع و آسان برای اخذ انشعاب از لوله‌های فاضلاب کم‌فشار به شمار می‌رود؛ به‌ویژه در شرایطی که به هر دلیلی افزایش سرعت و راحتی کار در اولویت قرار دارد. از مهم‌ترین کاربردهای انشعاب‌گیر فاضلاب شهری، جلوگیری از برگشت جریان فاضلاب به ساختمان‌ها است که می‌تواند مشکلات بهداشتی جدی ایجاد کند. رخی دیگر از کاربردهای انشعتب گیر فاضلاب شهری عبارتند از:
- اتصال خطوط فرعی فاضلاب به شبکه اصلی: ایجاد ارتباط ایمن و پایدار بین فاضلاب ساختمان‌ها و خطوط انتقال شهری.
- جلوگیری از نشت و آلودگی محیطی: ممانعت از ورود فاضلاب به خاک و آب‌های زیرزمینی.
- کاهش انسداد و گرفتگی لوله‌ها: بهبود جریان فاضلاب و جلوگیری از تجمع مواد زائد در نقاط اتصال.
- مدیریت جریان فاضلاب و جلوگیری از برگشت آن: کاهش خطر پس‌زدگی فاضلاب به ساختمان‌ها.
- افزایش طول عمر شبکه فاضلاب شهری: کاهش هزینه‌های نگهداری و تعمیرات ناشی از آسیب‌های ساختاری.
انواع انشعاب‌گیر فاضلاب شهری
انشعاب‌گیر فاضلاب شهری یکی از اجزای ضروری در سیستم انتقال فاضلاب است که برای اتصال خطوط فرعی به شبکه اصلی به کار می‌رود. این قطعه بسته به شرایط نصب، جنس لوله و نوع جریان فاضلاب، در انواع مختلفی تولید می‌شود. برخی از مهم‌ترین انواع آن عبارتند از:
- سه‌راهی (Tee): این نوع انشعاب‌گیر به شکل “T” طراحی شده و برای اتصال انشعابات فرعی در زاویه ۹۰ درجه به لوله اصلی استفاده می‌شود.
- سه‌راهی مورب (Wye): این مدل در زاویه ۴۵ درجه نصب می‌شود و به کاهش افت فشار و بهینه‌سازی جریان فاضلاب کمک می‌کند.
- سه‌راهی ترکیبی (Tee-Wye): ترکیبی از دو مدل قبل است که در شرایطی که نیاز به تغییر مسیر جریان با کمترین افت فشار باشد، به کار می‌رود.
- بست انشعاب (Saddle Connection): این نوع انشعاب‌گیر روی لوله‌های موجود نصب شده و نیازی به بریدن کامل خط اصلی ندارد. معمولاً با باندهای فولادی ضدزنگ یا گیره‌های مخصوص به لوله محکم می‌شود.
- کوپلینگ‌های تبدیلی (Transition Couplings): برای اتصال لوله‌هایی با قطر یا جنس متفاوت، مانند PVC و بتن، استفاده می‌شود. این مدل‌ها انعطاف‌پذیر بوده و از نشتی جلوگیری می‌کنند.
- انشعاب‌گیر رزوه‌ای (Threaded Connection Saddle): این نوع دارای یک خروجی رزوه‌ای است که امکان اتصال مستقیم به لوله‌های رزوه‌دار یا سایر اتصالات پیچی را فراهم می‌کند. انشعاب‌گیر فاضلاب شهری از نوع رزوه‌ای معمولاً در سیستم‌های فشار متوسط تا کم به کار می‌رود و برای اتصالاتی که نیاز به باز و بسته شدن آسان دارند، مناسب است.
انشعاب‌گیر فاضلاب شهری بسته به نوع سیستم فاضلاب و میزان فشار و جریان انتخاب می‌شود. در سیستم‌های فاضلاب گرانشی، سه‌راهی‌های مورب برای کاهش افت فشار و بهبود جریان رایج‌تر هستند، در حالی که در خطوط فاضلاب تحت فشار، از بست‌های انشعاب مقاوم برای جلوگیری از نشتی و اطمینان از عملکرد پایدار استفاده می‌شود.
کاربرد انشعاب گیر رزوه ای
انشعاب‌گیری یکی از روش‌های متداول جهت اصلاح ساختار لوله‌کشی فاضلاب شهری است که غالباً با هدف افزایش بهره‌وری، کاهش هزینه‌ها و جلوگیری از مسدود شدن شبکه اصلی انجام می‌گیرد. در میان روش‌های مختلف انشعاب‌گیری، استفاده از انشعاب‌گیر رزوه‌ای روشی سریع و آسان برای اخذ انشعاب از لوله‌های فاضلاب کم‌فشار به شمار می‌رود؛ به‌ویژه در شرایطی که به هر دلیلی امکان نصب سه‌راهی فاضلاب وجود ندارد.
انواع انشعاب گیر رزوه ای

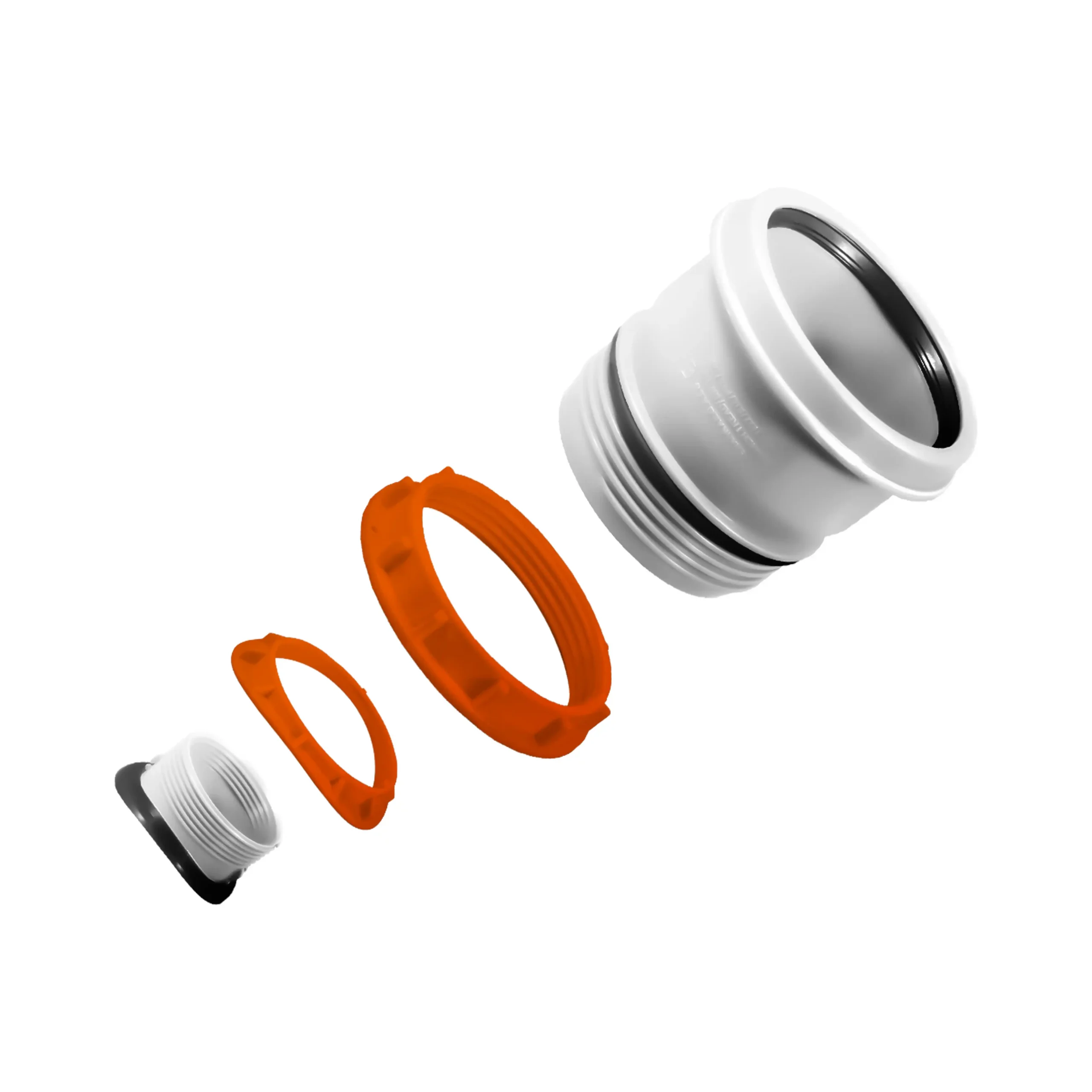

انشعاب‌گیر رزوه‌ای معمولاً به‌صورت سه‌تکه و چهارتکه به بازار عرضه می‌شود و اجزاء اصلی آن شامل «تنظیم‌کننده ضخامت لوله»، «قطعه‌ی زینی»، «مهره‌ی رزوه‌ای و بوشن اورینگی» و «واشر آب‌بندی» است.
مزایای استفاده از انشعاب گیر رزوه ای
در میان انواع انشعاب‌گیر فاضلاب شهری، استفاده از انشعاب‌گیر رزوه‌ای مزایای بسیاری دارد که در ادامه به تعدادی از آن‌ها اشاره خوهد شد:
- قابلیت نصب روی انواع لوله با جنس و ضخامت‌های مختلف
- مقاومت بالا در برابر ضربه، فشار و خوردگی
- سهولت و سرعت نصب بر روی لوله
- نداشتن هیچ‌گونه زائده پس از نصب در داخل لوله
- قیمت بسیار پائین نسبت به سایر محصولات نظیر سه‌راهی
- قابل تولید در ابعاد متنوع
انشعاب گیر رزوه ای شرکت شهراب
انشعاب‌گیر رزوه‌ای تولیدشده توسط شرکت شهراب گستران اروند دارای گواهی ثبت اختراع بوده و یکی از محصولات منحصربه‌فرد این شرکت به شمار می‌رود. این محصول به‌صورت چهارتکه تولید شده و با ابعاد 110، 125 و 160 میلی‌متری، قابلیت نصب بر روی لوله‌هایی با ضخامت 200 تا 400 میلی‌متری را دارد.
استاندارهای تولید انشعاب گیر رزوه ای شرکت شهراب
طراحی و تولید انشعاب‌گیرهای رزوه‌ای براساس استانداردهای مختلفی صورت می‌گیرد که مهم‌ترین آن‌ها عبارت‌اند از:
- استفاده از رزوه‌ی روان و لاستیک آب‌بندی مقاوم به خوردگی
- تعبیه‌ی یقه‌ی مستطیلی جهت تثبیت موقعیت بر روی لوله و مقاومت در برابر فشار خاک
- طراحی تیغه‌های تقویت‌کننده روی یقه جهت افزایش مقاومت در برابر ضربه و فشار خاک
- بدنه‌ی اصلی جهت مقاومت فشاری
- طراحی راهنما روی یقه و بدنه جهت سهولت و سرعت در نصب
- طراحی فلش روی انشعاب‌گیر برای نمایش جهت صحیح مونتاژ
- طراحی تیغه‌های بالایی رابط جهت مقاومت فشاری بیشتر و سهولت مونثاژ
راهنمای نصب انشعاب گیر رزوه ای شرکت شهراب
نصب انشعاب‌گیر رزوه‌ای، فرایندی نسبتاً ساده است که با کمک ابزاری چون گِردبُر، در هشت گام صورت می‌گیرد.
- انتخاب سایز مناسب گردبر براساس نوع و سایز انشعاب‌گیر
- برش لوله کاروگیت و برداشتن قسمت برش‌خورده از داخل لوله
- قرار دادن بدنه انشعاب‌گیر در محل برش‌خورده
- رد کردن بدنه انشعاب‌گیر از محل برش‌خورده با فشار دست
- جانمایی در زاویه صحیح و تنظیم واشر بدنه انشعاب‌گیر در محل برش‌خورده
- قرار دادن واسطه را بر روی بدنه انشعاب‌گیر
- بستن مهره انشعاب‌گیر
- بستن بوشن بر روی بدنه و سفت کردن مهره به کمک آچار مخصوص.
خرید انشعاب گیر فاضلاب شهری و انشعاب گیر رزوه ای
با این‌که امروزه راه‌های بسیاری برای تأمین انشعاب‌گیر فاضلاب شهری وجود دارد، اما با خرید انشعاب‌گیر فاضلاب شهری از شرکت شهراب گستران اروند، شما این امکان را دارید که ضمن خرید بی‌واسطه از تولیدکننده، تمام مشخصات محصول را پیش از خرید، در کاتالوگ لوله و اتصالات پلی‌پروپیلن این شرکت مشاهده و سپس برای خرید اقدام کنید.
قیمت انشعاب گیر فاضلاب شهری و انشعاب گیر رزوه ای
قیمت انشعاب‌گیر فاضلاب شهری بسته به جنس ماده‌ی سازنده آن متفاوت است. شما می‌توانید برای خرید انشعاب‌گیر رزوه‌ای تولیدشده توسط شرکت شهراب گستران اروند، در ساعات اداری با شماره تلفن 02140444100 تماس گرفته و ضمن دریافت مشاوره، از قیمت روز انواع لوله و اتصالات پوش فیت مطلع شوید.
